قالب لاستیک اینجکشن | طراحی و ساخت قالب لاستیک اینجکشن بالاترین کیفیت
قالب لاستیک اینجکشن
قالب لاستیک اینجکشن یکی از پرکاربردترین روشهای تولید قطعات لاستیکی در صنایع مختلف است. این فرآیند با استفاده از قالبهای دقیق و ماشینآلات تزریق، امکان تولید قطعات با کیفیت بالا، دقت ابعادی عالی و تیراژ بالا را فراهم میکند.
قالب اینجکشن به دلیل کارایی بالا، تنوع زیاد و دقت فوقالعاده در ابعاد و جزئیات قطعات، به گزینهای ایدهآل برای تولیدکنندگان تبدیل شدهاند. شرکت پرتو گستر سپاهان با بیش از دو دهه تجربه در طراحی و ساخت انواع قالبهای اینجکشن، خدمات تخصصی و باکیفیت در این حوزه ارائه میدهد

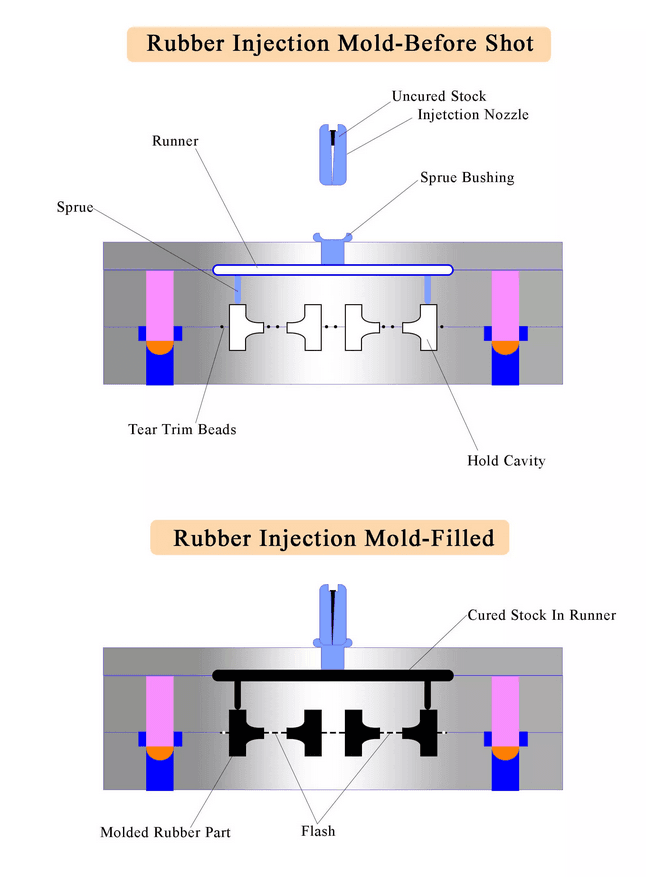

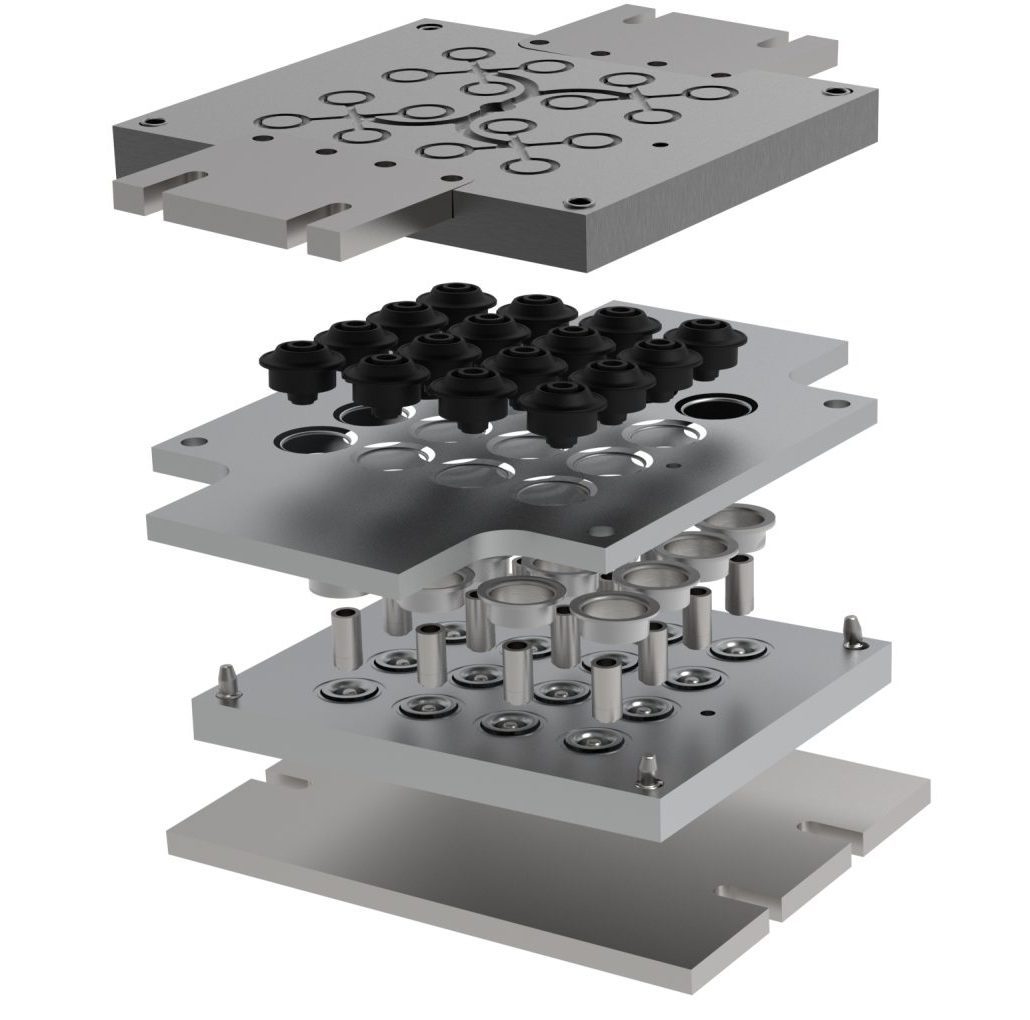

اجزای اصلی قالب اینجکشن
قالبهای تزریق لاستیک از بخشهای مختلفی تشکیل شدهاند که هر کدام نقش خاصی در فرآیند تولید دارند. مهمترین اجزای این قالبها عبارتند از:
- حفره قالب (Cavity): محل قرارگیری لاستیک مذاب که در نهایت شکل قطعه را تشکیل میدهد.
- هسته (Core): بخشی که وظیفه ایجاد فرورفتگیها و جزئیات داخلی قطعه را دارد.
- سیستم راهگاهی (Runner System): مسیر ورود مواد مذاب به داخل حفره قالب.
- اجزای پران (Ejection System): مکانیزم خروج قطعه از داخل قالب پس از سرد شدن.
- سیستم قفل و هدایت قالب: بخشی که دو نیمه قالب را بهطور دقیق در جای خود نگه میدارد تا دقت تولید افزایش یابد.
قالب لاستیک اینجکشن چیست؟
کاربردهای قالب اینجکشن و مزایای آن
قالب لاستیک اینجکشن در بسیاری از صنایع و کارخانجات مورد استفاده قرار میگیرد. برخی از کاربردهای قالب لاستیک اینجکشن در صنایع مختلف عبارتند از:
1- صنعت خودروسازی مانند انواع قطعات لاستیک فلز،انواع گردگیر ها، قطعات جلوبندی خودرو ها و …
2- صنعت نفت و گاز و پتروشیمی
3- صنعت لوازم خانگی
4- صنعت اسباب بازی
5-صنعت بسته بندی
6-صنعت کشتی سازی و …
مزایای استفاده از قالب لاستیک اینجکشن
قالب اینجکشن یکی از ابزارهای مهم تولید قطعات لاستیکی با کیفیت بالا است. با توجه به سرعت،دقت، تکرارپذیری، انعطافپذیری و کیفیت بالا استفاده از قالب لاستیک اینجکشن برای تولید قطعات لاستیکی در بسیاری از صنایع و کاربردها بسیار مفید است.
- سرعت بالا: با استفاده از قالب لاستیک اینجکشن، میتوان به سرعت و با دقت بالا قطعات لاستیکی تولید کرد.
- تکرارپذیری بالا: با استفاده از یک قالب Injection، میتوان بارها و بارها قطعات لاستیکی تولید کرد و به دلیل استفاده از ماشینآلات پیشرفته و دقیق، تولید قطعات تکرارپذیر بسیار آسان است.
- کیفیت بالا: قالب لاستیک اینجکشن به دلیل دقت بالا در تولید قطعات و نیز کنترل کیفیت فرایند تولید، قطعات با کیفیت بالایی تولید میکند. این به این معنی است که قطعات تولید شده توانایی تحمل فشار را دارا بوده و در برابر خوردگی و پوسیدگی مقاومت بیشتری دارند.
نکات کلیدی طراحی قالب لاستیک اینجکشن
بهبود کارایی قالب لاستیک اینجکشن میتواند به دلیل سرعت تولید ، افزایش تولید در هر بار قالبگیری ، بهبود کیفیت قطعات و کاهش زمان تولید بسیار مفید باشد. در ادامه، به برخی از روشهای بهینه سازی کارایی قالب لاستیک اینجکشن اشاره خواهیم کرد:
- بهینه سازی طراحی قالب : طراحی بهینه قالب لاستیک اینجکشن میتواند به دلیل کاهش زمان تولید، بهبود کیفیت قطعات و کاهش هزینهها بسیار مفید باشد. در این روش، با استفاده از نرمافزارهای مدلسازی سه بعدی، طراحی قالب به صورت دقیقتر و بهینهتر انجام میشود.
- استفاده از مواد با کیفیت بالا: استفاده از مواد با کیفیت بالا در تولید قالب لاستیک اینجکشن، میتواند باعث افزایش عمر قالب و بهبود کیفیت قطعات تولید شده شود.
- کنترل دمای قالب: دمای قالب لاستیک اینجکشن بسیار حائز اهمیت است و میتواند به دلیل بهبود کیفیت قطعات و کاهش هزینهها، به عنوان یک روش بهینه سازی کارایی قالب مورد استفاده قرار گیرد.
- تغییرات در فرآیند تزریق: تغییراتی در فرآیند تزریق میتواند به دلیل کاهش زمان تولید، بهبود کیفیت قطعات و کاهش هزینهها به عنوان یک روش بهینه سازی کارایی قالب مورد استفاده قرار گیرد.
- مانیتورینگ فرآیند تزریق: با استفاده از سیستمهای مانیتورینگ فرآیند تزریق، میتوان اطمینان حاصل کرد که فرآیند تزریق به درستی انجام میگیرد.
- استفاده از روشهای شبیهسازی: با استفاده از روشهای شبیهسازی، میتوان به دقت بیشتری فرآیند تزریق را مدلسازی کرد و پارامترهای بهینه را برای کاهش هزینهها و بهبود کیفیت تولید تعیین کرد.
- استفاده از قالبهای چندگانه: استفاده از قالبهای چندگانه، میتواند به دلیل کاهش زمان تولید و هزینهها به عنوان یک روش بهینه سازی کارایی قالب استفاده شود.
در نهایت، بهینهسازی کارایی قالب لاستیک اینجکشن، به دلیل افزایش بهرهوری و بهبود کیفیت قطعات، بسیار مهم است. برای دستیابی به بهترین نتایج، میتوان از روشهای مختلف بهینهسازی استفاده کرد
اهمیت قالب اینجکشن ؛
قالب اینجکشن یک ابزار دقیق مهندسی است که برای شکلدهی مواد لاستیکی از طریق فرآیند تزریق استفاده میشود. در این روش، مواد لاستیکی مذاب تحت فشار به داخل قالب تزریق شده و شکل نهایی قطعه را به خود میگیرد. این فرآیند به دلیل سرعت تولید بالا، دقت زیاد و قابلیت تولید انبوه، در صنایع مختلف از جمله خودروسازی، لوازم الکترونیکی، تجهیزات پزشکی، بستهبندی و لوازم خانگی کاربرد گستردهای دارد.
فرآیند طراحی و ساخت قالب اینجکشن
در اولین مرحله، نیازهای مشتری از نظر نوع قطعه، جنس مواد اولیه، تیراژ تولید، دقت ابعادی و شرایط کاری بررسی میشود.
با استفاده از نرمافزارهای پیشرفته مانند CATIA، SolidWorks و AutoCAD مدل سهبعدی قالب طراحی میشود تا تمام جزئیات فنی آن مشخص گردد.
شبیهسازی فرآیند تزریق با استفاده از نرمافزارهایی مانند Moldflow انجام میشود تا جریان مواد، توزیع دما و نقاط ضعف احتمالی مشخص شوند.
پس از تأیید طراحی، فرآیند ساخت قالب با استفاده از دستگاههای CNC، اسپارک، وایرکات و فرزکاری دقیق آغاز میشود.
پس از تأیید نهایی، قالب برای تولید انبوه آماده شده و به مشتری تحویل داده میشود.
انواع قالبهای اینجکشن
قالبهای اینجکشن بر اساس نوع کاربرد و فرآیند تولید، به چند دسته تقسیم میشوند:
قالب تکحفرهای
(Single Cavity Mold)
برای تولید قطعات کمتیراژ و نمونهسازی اولیه استفاده میشود.
قالب چندحفرهای
(Multi-Cavity Mold)
این قالبها دارای چندین حفره مشابه هستند و برای تولید انبوه قطعات یکسان به کار میروند.
قالب خانوادهای
(Family Mold)
این نوع قالب قابلیت تولید چندین قطعه مختلف اما مرتبط را در یک قالب واحد دارد.
قالب دوتکه
(Two-Plate Mold)
یکی از رایجترین انواع قالب که از دو صفحه اصلی تشکیل شده است.
قالب سهتکه
(Three-Plate Mold)
این قالب دارای یک صفحه اضافی برای بهبود سیستم راهگاهی و افزایش کیفیت قطعه است.
مزایای استفاده از قالب اینجکشن
- دقت ابعادی بالا و کاهش تلرانسهای تولیدی
- سرعت بالای تولید و امکان تولید انبوه
- کیفیت سطحی عالی بدون نیاز به پرداختهای اضافی
- کاهش ضایعات مواد اولیه به دلیل استفاده بهینه از لاستیک
- قابلیت تولید قطعات پیچیده با طراحیهای خاص
- بهبود خواص مکانیکی قطعه به دلیل فشار یکنواخت در فرآیند تزریق
- قابلیت اتوماسیون فرآیند تولید و کاهش هزینههای نیروی انسانی
- صنایع خودروسازی:
• تولید قطعات لاستیکی مقاوم در برابر حرارت و ضربه مانند بوشها، اورینگها، ضربهگیرها، گردگیر پلوس، لاستیک سپر و لاستیکهای آببندی درب و شیشه
• ساخت لاستیکهای ضد لرزش (Vibration Dampers) و نوارهای هوابند خودرو - صنایع الکترونیکی:
• تولید گسکتها و اورینگهای عایق، لاستیکهای آببندی سوکتها
• ساخت واشرهای سیلیکونی روی بردها و محافظهای لاستیکی برای قطعات حساس
• تولید پایههای ضدلرزش برای دستگاههای الکترونیکی - صنایع پزشکی:
• قطعات لاستیکی سیلیکونی درجه پزشکی مانند درپوش ویالها، پیستون سرنگهای خاص، گسکتهای تجهیزات پزشکی
• تولید قطعات لاستیکی پروتزها، نوارهای ارتوپدی و اتصالات انعطافپذیر
• واشرها و آببندهای مورد استفاده در دستگاههای استریل و آزمایشگاهی - صنایع بستهبندی:
• تولید اورینگهای آببندی درب ظروف، دربهای لاستیکی مخصوص ظروف شیشهای
• ساخت پدهای لاستیکی ضدلغزش برای بستهبندی
• تولید واشرهای غذایی (Food Grade Seals) برای بطریها و مخازن - صنایع لوازم خانگی:
• تولید لاستیک دور درب یخچال و ماشین لباسشویی
• ساخت لرزهگیرهای لاستیکی زیر دستگاهها
• تولید واشرها، نوارهای آببندی و قطعات سیلیکونی حرارتمقاوم برای اجاقها و لوازم آشپزخانه - صنایع اسباببازی:
• تولید قطعات لاستیکی نرم و ایمن برای کودکان
• ساخت چرخهای لاستیکی اسباببازی، ضربهگیرها و قطعات انعطافپذیر
• تولید اجزای سیلیکونی بیخطر برای اسباببازیهای آموزشی
چرا پرتو گستر سپاهان؟
شرکت پرتو گستر سپاهان با بیش از 20 سال تجربه در طراحی و ساخت قالبهای اینجکشن، خدمات متنوعی در این زمینه ارائه میدهد:
- استفاده از جدیدترین تکنولوژیهای طراحی و ساخت
- تضمین کیفیت قالبها با ارائه گواهینامههای معتبر
- پشتیبانی فنی و مشاوره تخصصی در تمامی مراحل طراحی و تولید
- ساخت قالبهای سفارشی مطابق با نیاز مشتریان
- تحویل سریع و قیمت رقابتی
- ارائه خدمات پس از فروش و نگهداری قالب
تماس با ما
برای دریافت اطلاعات بیشتر و سفارش قالب اینجکشن، از طریق صفحه تماس با ما اقدام کنید یا با شمارههای درجشده در سایت تماس حاصل نمایید.
سوالات پر تکرار مشتریان
قالب لاستیک اینجکشن ابزاری است برای تولید قطعات لاستیکی با دقت بالا و تیراژ زیاد. در این روش لاستیک مذاب تحت فشار به داخل قالب تزریق میشود.
ساخت سریع و دقیق قطعات، کاهش ضایعات، امکان تولید قطعات پیچیده و یکنواخت، و افزایش کیفیت محصول نهایی از مزایای اصلی قالب اینجکشن است.
این روش برای قطعات دقیق صنعتی، پیچیده و تیراژ بالا مناسب است. برای قطعات ساده و کم تیراژ، روش فشاری یا ترنسفر ممکن است به صرفهتر باشد.
زمان و هزینه ساخت قالب به پیچیدگی قطعه و جنس قالب بستگی دارد. عموماً طراحی و ساخت قالب بین ۲ تا ۸ هفته طول میکشد و هزینه بر اساس نوع قالب و سایز قطعه تعیین میشود.
میتوانید با ارائه نقشه CAD یا نمونه قطعه، با تیم طراحی پرتو گستر سپاهان تماس بگیرید. ما قالب شما را طراحی، تست و تحویل خواهیم داد.
