قالب لاستیک ترنسفر
قالب Transfer یا انتقالی یک فرایند تولید قطعات لاستیک است که با فشار و حرارت مواد را از طریق مخزن پشت قالب به داخل قالب هدایت کرده و قالب گیری انجام می شود.
قالب لاستیک انتقالی یکی از مهم‌ترین قالبهای استفاده شده در صنعت تولید محصولات لاستیکی است. این قالب ها به دلیل کارایی بالا، دوام و کیفیت بالای محصول نهایی استفاده گسترده‌ای در صنایع مختلف دارد.
مزایا و کاربرد استفاده از قالب ترنسفر
برای تولید قطعات لاستیک فلز معمولا از قالب های ترنسفر استفاده می شود.در روش ترنسفر نسبت به روش کامپرشن فشردگی مواد بهتر می باشد همچنین این قالبها نسبت به قالبهای کامپرشن دارای خط برش بهتری هستند. از مزایای دیگر استفاده از قالب های ترنسفر برای تولید قطعات لاستیکی میتوان به هوا نگرفتن قالب اشاره نمود.
استفاده از قالب لاستیک انتقالی در صنعت‌های مختلف مانند خودروسازی، الکترونیک، پزشکی و صنایع بسته‌بندی بسیار رایج است.
استفاده از این قالبها می‌تواند به بهبود کیفیت محصولات، کاهش هزینه‌های تولید و افزایش بهره‌وری در صنایع مختلف کمک کند.
در نهایت، با توجه به اهمیت و کاربرد گسترده‌ی قالب لاستیک انتقالی، آشنایی با این قالب و تکنولوژی‌های مرتبط با آن، برای تولیدکنندگان و متخصصان صنعت تزریق لاستیک ضروری است. با بهره‌گیری از توانایی‌های این قالبها، میتوان تولید محصولات با کیفیت بالا و همچنین کاهش هزینه‌های تولید را به‌دست آورد.
قالب لاستیک ترنسفر چیست؟

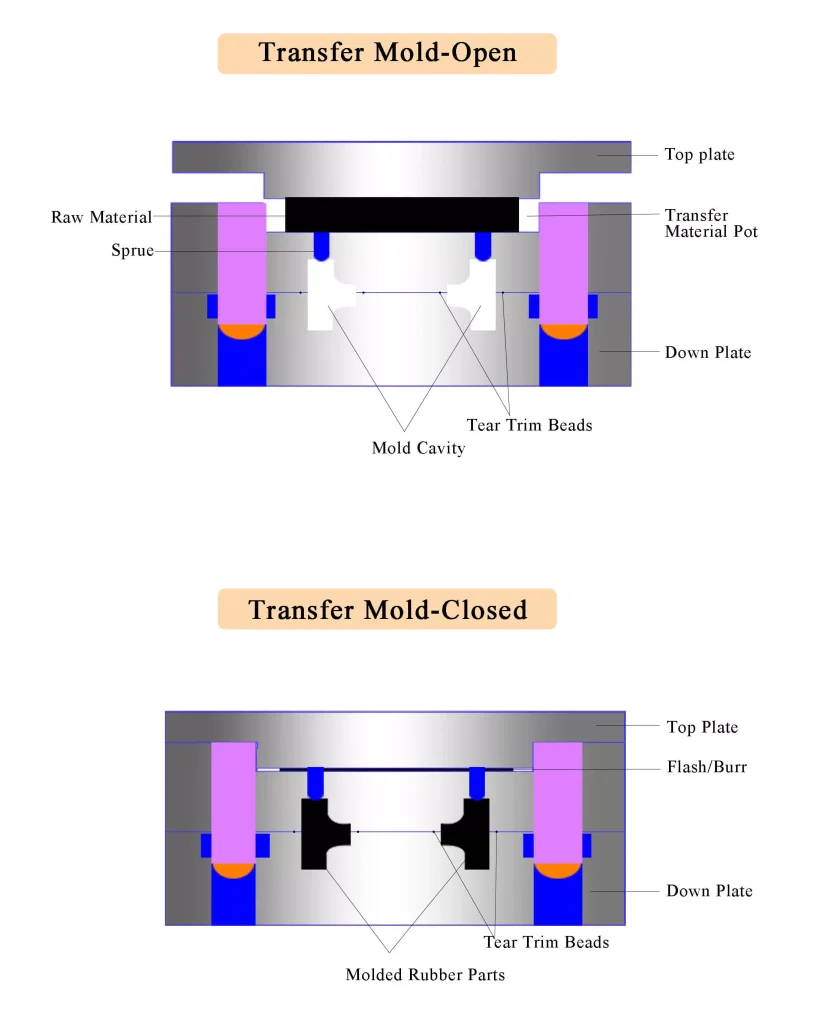

قالب لاستیک ترنسفر یکی از روش‌های شکل‌دهی لاستیک ها و الاستومرها است که در آن ماده خام (کامپاند لاستیکی) ابتدا در یک محفظه مخصوص قرار می‌گیرد و سپس تحت فشار از طریق مجراها (Runner) به داخل حفره قالب تزریق می‌شود.
در واقع، این روش ترکیبی از قالب‌گیری فشاری (Compression) و قالب‌گیری تزریقی (Injection) است که سعی دارد مزایای هر دو را در خود جای دهد.
در قالب ترنسفر، مواد لاستیکی قبل از ورود به حفره، تا حدی پیش‌گرم شده و سپس به شکل یکنواخت درون قالب تزریق می‌شوند. همین فرآیند موجب می‌شود دقت ابعادی بالا، کیفیت سطحی عالی و عدم وجود حباب یا عیوب سطحی حاصل شود.
قالب لاستیک ترنسفر؛ دقت، کیفیت و دوام در تولید قطعات لاستیکی
در دنیای تولید قطعات لاستیکی صنعتی، انتخاب روش قالب‌گیری نقش تعیین‌کننده‌ای در کیفیت نهایی محصول دارد. یکی از روش‌های پرکاربرد و دقیق در این حوزه، قالب‌گیری ترنسفر (Transfer Molding) است که در آن ترکیبی از فناوری، دقت بالا و کنترل کیفیت، محصولی با سطح ظاهری عالی و دوام بالا ارائه می‌دهد.
در این مقاله قصد داریم به طور کامل با مفهوم قالب لاستیک ترنسفر، مراحل ساخت، مزایا، کاربردها و تفاوت آن با سایر روش‌های قالب‌گیری آشنا شویم.

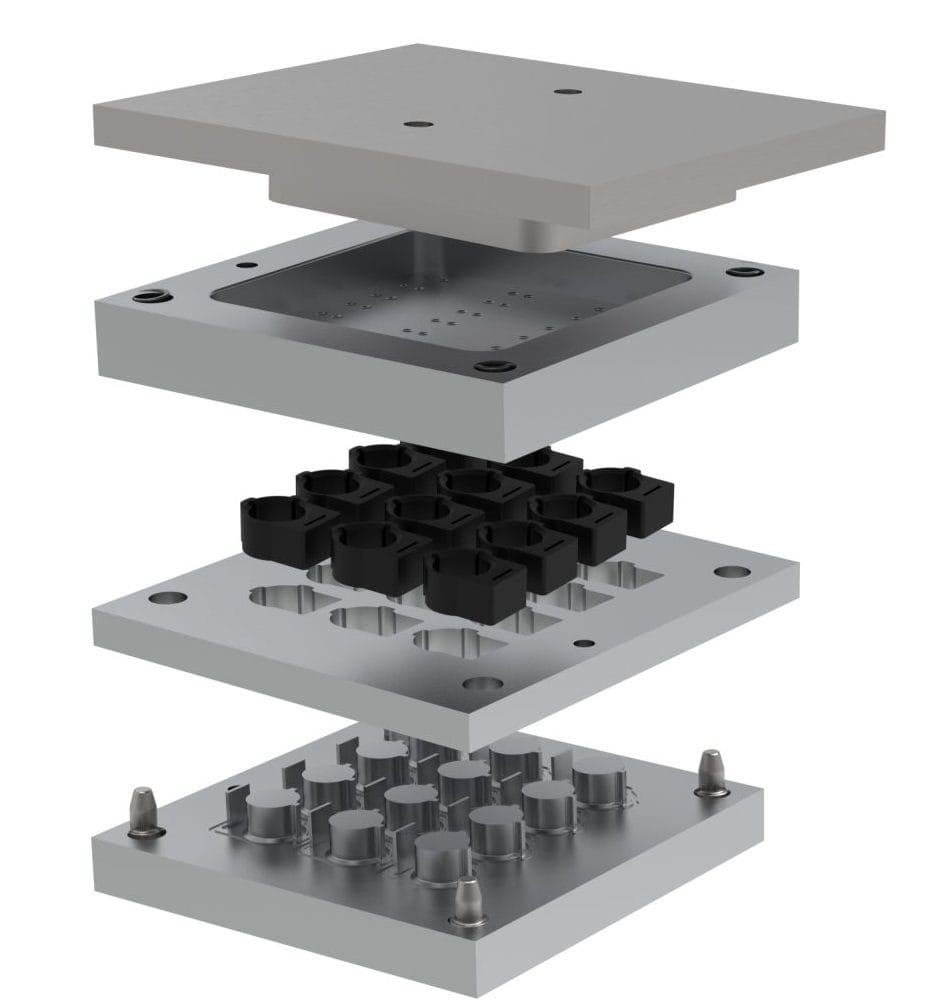

مراحل ساخت و فرآیند قالب‌گیری ترنسفر
برای درک بهتر عملکرد این قالب، مراحل تولید قطعه لاستیکی به روش ترنسفر را بررسی می‌کنیم:
آماده‌سازی مواد لاستیکی (کامپاند)
مواد لاستیکی ابتدا ترکیب، مخلوط و پخت‌پذیری آن‌ها کنترل می‌شود تا خواص مکانیکی مطلوب حاصل شود.قرار دادن مواد در محفظه انتقال (Pot)
مواد به صورت توده‌ای در محفظه‌ای بالای قالب قرار می‌گیرند.اعمال فشار با پیستون یا سنبه
پیستون با فشار بالا، مواد نیمه‌گرم‌شده را از طریق مجراها به داخل حفره‌ها هدایت می‌کند.پخت و شکل‌گیری قطعه
در دمای بالا و زمان مشخص، واکنش پخت (ولکانیزاسیون) انجام شده و قطعه لاستیکی شکل نهایی خود را می‌گیرد.خنک‌سازی و خروج از قالب
پس از پایان فرآیند، قالب خنک شده و قطعه نهایی با کمترین پلیسه از قالب خارج می‌شود.
مزایای استفاده از قالب لاستیک ترنسفر
قالب‌گیری ترنسفر در مقایسه با سایر روش‌ها، مزایای قابل‌توجهی دارد که آن را به گزینه‌ای ایده‌آل برای تولید قطعات دقیق و صنعتی تبدیل کرده است:
- دقت بالا در ابعاد و جزئیات
قطعات تولیدشده با قالب ترنسفر دارای تلرانس دقیق و یکنواختی بالایی هستند. - کیفیت سطحی عالی
جریان یکنواخت مواد باعث می‌شود سطح قطعه صاف، براق و بدون عیب باشد. - پلیسه‌گیری کمتر
به‌دلیل طراحی خاص قالب، مقدار پلیسه بسیار ناچیز است و نیاز به پرداخت نهایی کاهش می‌یابد. - قابلیت تولید قطعات چندتکه یا با فلز اینسرت‌دار
این روش امکان تولید قطعاتی را فراهم می‌کند که شامل بخش فلزی یا منجید داخلی هستند. - مناسب برای تولید انبوه با دقت بالا
در تیراژهای بالا، کیفیت تولید حفظ شده و تکرارپذیری عالی دارد.
کاربرد قالب لاستیک ترنسفر در صنایع مختلف
قالبهای ترنسفر در صنایع گوناگون مورد استفاده قرار می‌گیرند، مخصوصاً در جایی که نیاز به دقت بالا و کیفیت سطحی وجود دارد. برخی از مهم‌ترین کاربردها عبارت‌اند از:
- صنعت خودروسازی
تولید قطعاتی مانند ضربه‌گیرها، پکینگ‌ها، کاسه‌نمدها و آب‌بندهای خاص موتور و سیستم ترمز. - صنایع برق و الکترونیک
تولید عایق‌های لاستیکی، بوشینگ‌ها و روکش اتصالات. - صنایع نفت، گاز و پتروشیمی
ساخت واشرهای مقاوم به حرارت، اورینگ‌های دقیق و قطعات آب‌بندی تحت فشار. - صنایع پزشکی
تولید قطعات سیلیکونی دقیق، مانند دریچه‌ها و لوازم آب‌بندی تجهیزات پزشکی. - لوازم خانگی و تجهیزات صنعتی عمومی
ساخت قطعات ضد لرزش، پایه‌های لاستیکی و اتصالات الاستومری.
تفاوت قالب ترنسفر با قالب فشاری و تزریقی
| ویژگی‌ها | قالب فشاری (Compression) | قالب ترنسفر (Transfer) | قالب تزریقی (Injection) |
|---|---|---|---|
| سرعت تولید | متوسط | بالا | بسیار بالا |
| دقت ابعادی | معمولی | زیاد | بسیار زیاد |
| هزینه قالب | کمتر | متوسط | بالا |
| مناسب برای | قطعات ساده | قطعات دقیق و چندتکه | تولید انبوه |
| میزان پلیسه | زیاد | کم | بسیار کم |
همان‌طور که مشاهده می‌شود، قالب ترنسفر در واقع گزینه‌ای میانی و بهینه بین دو روش دیگر است که تعادل میان هزینه، کیفیت و سرعت تولید را برقرار می‌کند.
نکات مهم در طراحی قالب لاستیک ترنسفر
برای دستیابی به بهترین نتیجه، طراحی قالب باید با دقت بالا و بر اساس نوع قطعه و ویژگی‌های کامپاند انجام شود. برخی از نکات کلیدی در طراحی شامل موارد زیر است:
- انتخاب صحیح محل تزریق و مسیر جریان مواد
- طراحی دقیق کانال‌ها و حفره‌ها برای توزیع یکنواخت
- استفاده از مواد مقاوم در برابر حرارت و فشار برای بدنه قالب
- درنظر گرفتن سیستم تهویه برای خروج گازهای محبوس
- طراحی مناسب جهت سهولت در باز و بسته شدن قالب و خروج قطعه
چرا انتخاب قالب ترنسفر اهمیت دارد؟
در صنایع امروزی که کیفیت و دقت تولید حرف اول را می‌زنند، استفاده از قالبهای ترنسفر باعث می‌شود:
- ضایعات مواد کاهش یابد
- زمان تولید کم شود
- عمر مفید قالب افزایش یابد
- کیفیت محصول نهایی به‌صورت پایدار حفظ شود
این ویژگی‌ها باعث می‌شوند کارخانه‌هایی که از قالب ترنسفر استفاده می‌کنند، هم در هزینه تولید صرفه‌جویی کنند و هم در بازار رقابتی جایگاه بالاتری داشته باشند.
انتخاب بهترین تولیدکننده قالب ترنسفر در ایران
اگر قصد سفارش یا ساخت قالب لاستیک ترنسفر را دارید، انتخاب مجموعه‌ای با تجربه در طراحی و ماشین‌کاری قالب بسیار مهم است.
شرکتی مانند پرتو گستر سپاهان با سال‌ها تجربه در زمینه طراحی و ساخت انواع قالبهای لاستیکی، توانایی ارائه خدمات تخصصی در زمینه طراحی سه‌بعدی، ساخت دقیق، تست عملکرد و اصلاح نهایی قالب را دارد.
پشتیبانی فنی، ارائه نقشه CAD، و استفاده از مواد اولیه مرغوب در ساخت قالبها از عواملی است که باعث شده این مجموعه یکی از گزینه‌های قابل اعتماد در صنعت قالب‌سازی کشور باشد.
جمع‌بندی
قالب لاستیک ترنسفر یکی از پیشرفته‌ترین روش‌های تولید قطعات لاستیکی است که با ترکیب دقت، سرعت و کیفیت، پاسخگوی نیاز بسیاری از صنایع مدرن می‌باشد.
اگر به دنبال تولید قطعاتی هستید که در آن کیفیت سطح، ابعاد دقیق و تکرارپذیری بالا اهمیت دارد، قالب‌گیری ترنسفر بهترین گزینه برای شماست.
استفاده از این فناوری، نه‌تنها هزینه‌های تولید را کاهش می‌دهد، بلکه باعث افزایش دوام و زیبایی محصولات لاستیکی نیز می‌شود.
